Рама универсальная поворотная сварная ITR

Основное преимущество данной рамы - возможность ее использования как для установки оборудования стандарта 19” (482,6 мм), так и для установки модульного оборудования (метрический шаг 25 мм). - в конструктиве монтажного комплекта рамы учтена возможность установки обоих вариантов на выбор. При необходимости функционал рамы можно поменять с одного на другой, просто переставив ее без каких-либо доработок, без инструментально (быстрый монтаж).

Рама подходит для серий шкафов MPx и IPx.

Варианты монтажа:
MPx/IPx 200.60.Z, вид установки: по центру; открывание: левое или правое; угол открывания 113 гр.

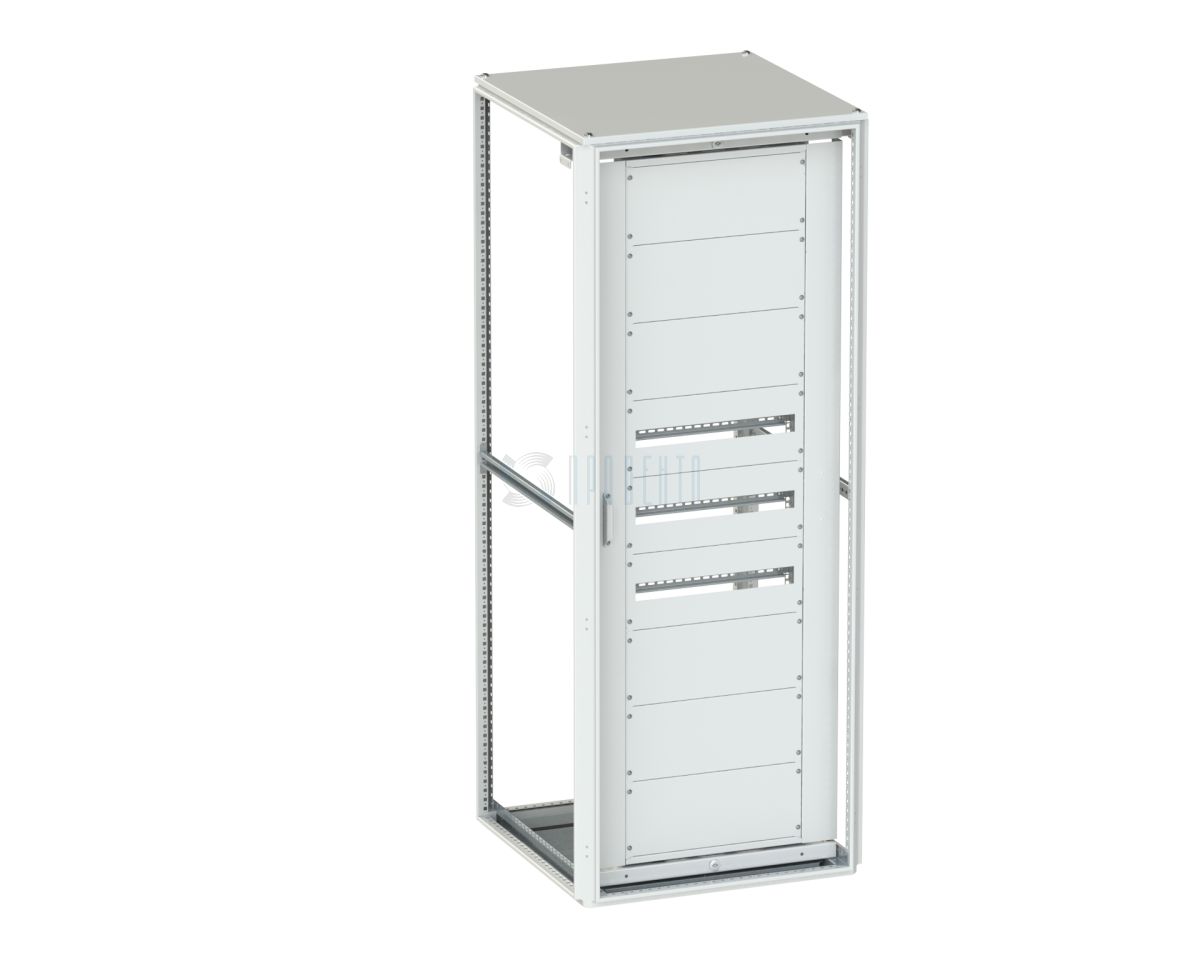

MPx/IPx 200.80.Z, вид установки: по центру, слева, справа; открывание: левое или правое (при любом виде установки); угол открывания 138 гр. при вид установки по центру и 113 гр. при виде установки слева или справа.

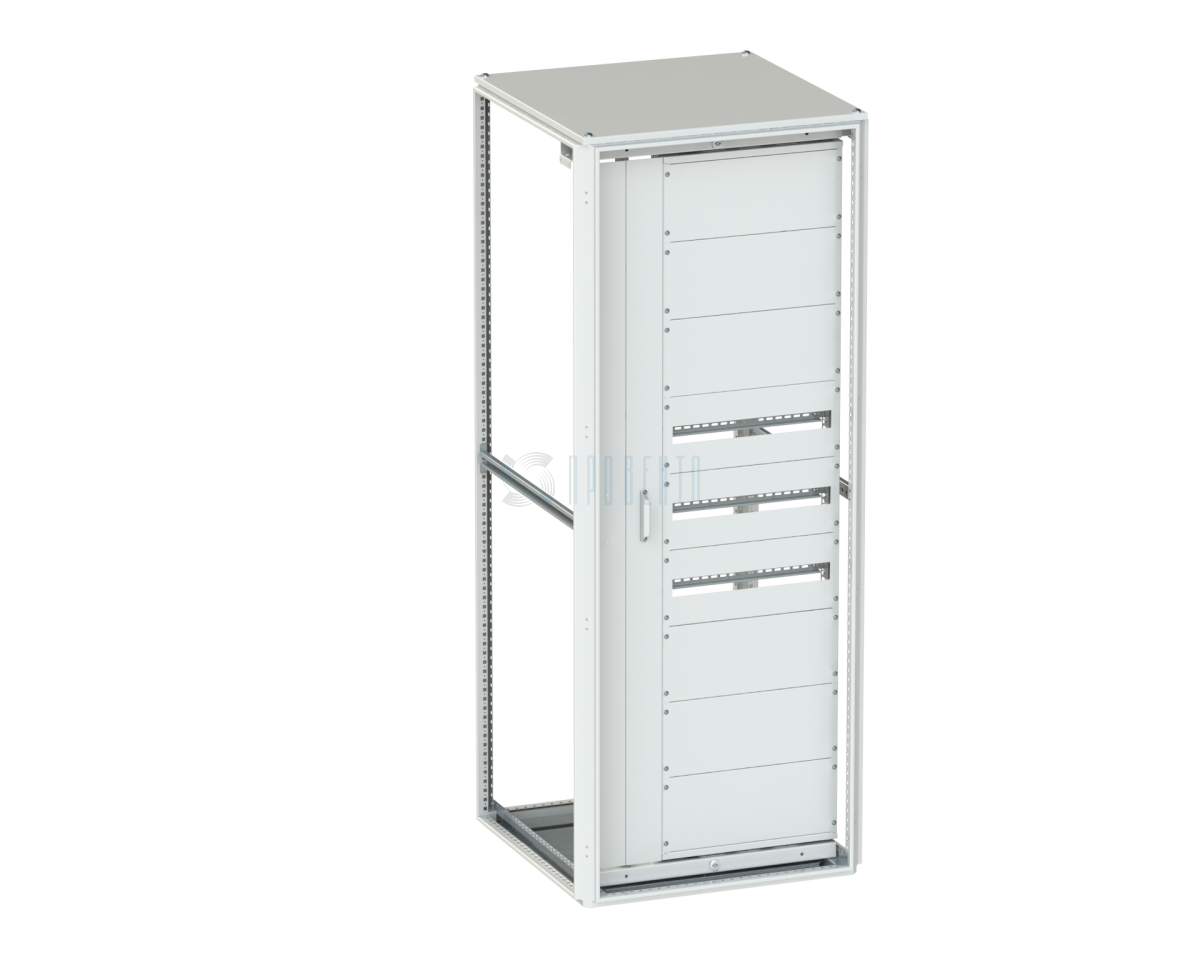

Для шкафа шириной 800 мм доступны передние фальш панели, закрывающие доступ внутрь шкафа при любом виде установки рамы.

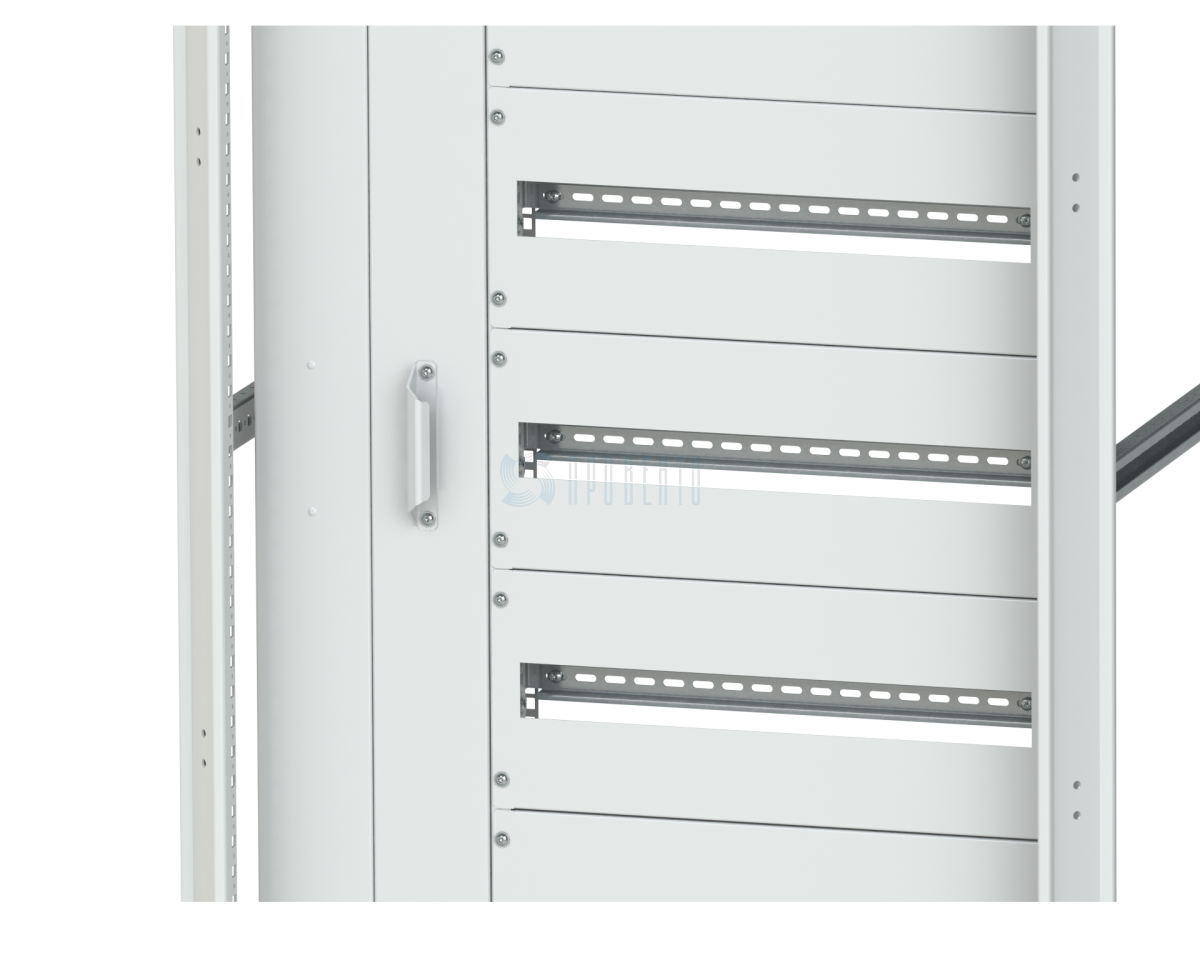

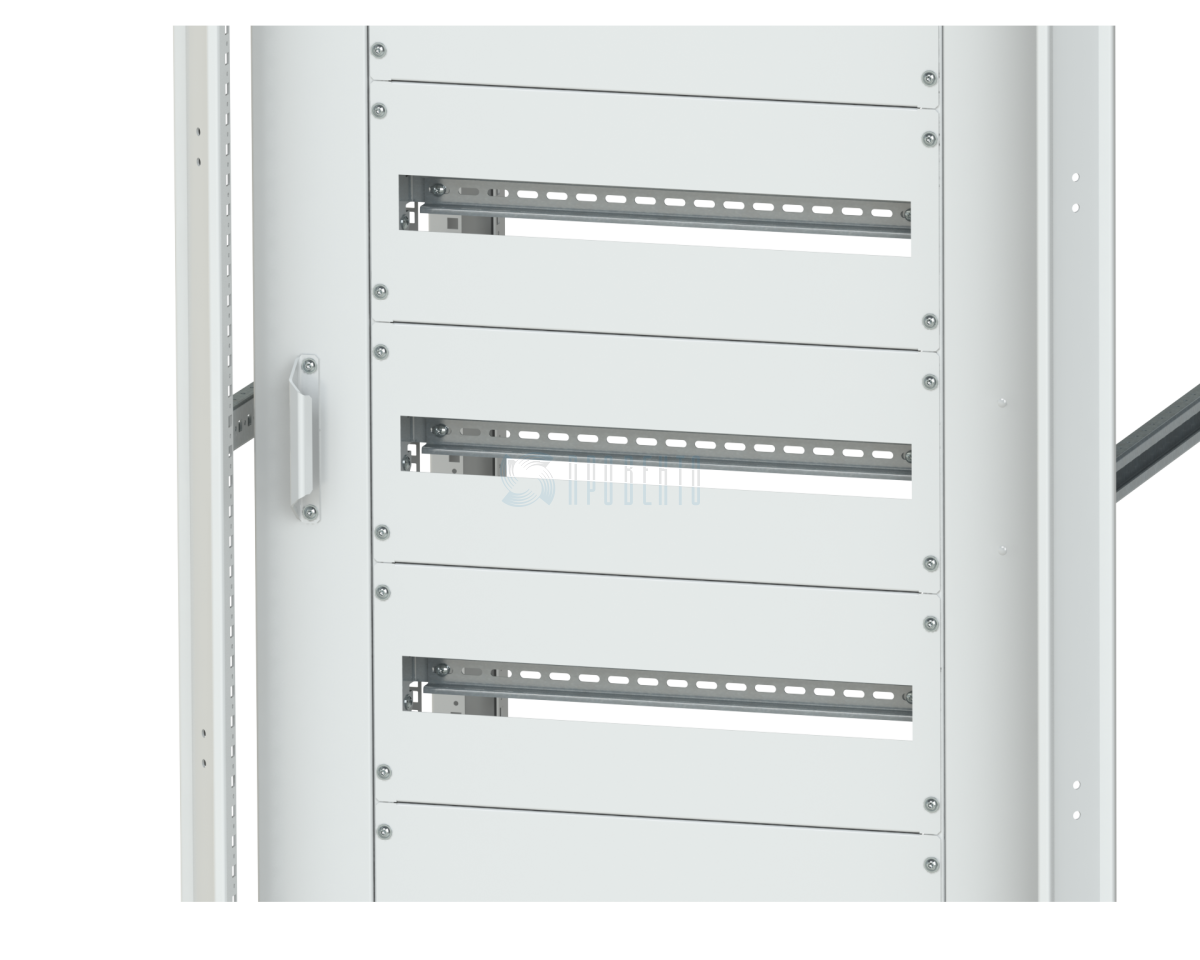

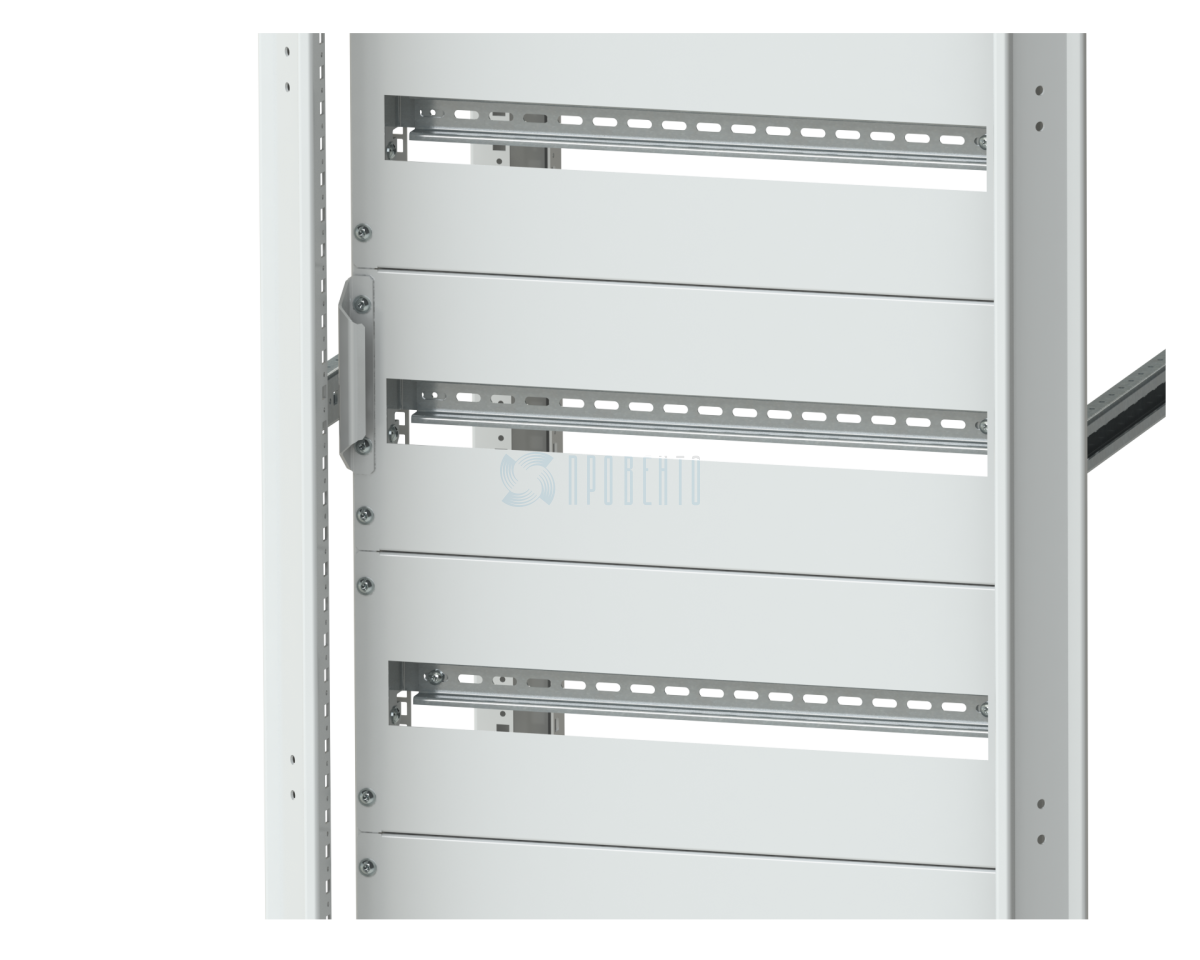

Установка пластронов:
- для 19” подходят существующие панели: MB X.48 I
- модульные панели для рамы ITR новые: MB X.Y. v2.
- DIN-рейки DR X.Y, держатель DIN-рейки B 6 DR.

Общие технические характеристики:
Конструкция рамы: Сварная
Максимальная динамическая нагрузка: 120 кг.
Материал: листовая сталь толщиной 2,0 мм для сварной рамы и 2,5 мм для крепежных и несущих элементов конструкции.
Вес нетто: 14 кг – весь комплект, 8 кг – рама сварная.
Покрытие: краска порошковая RAL 7035.

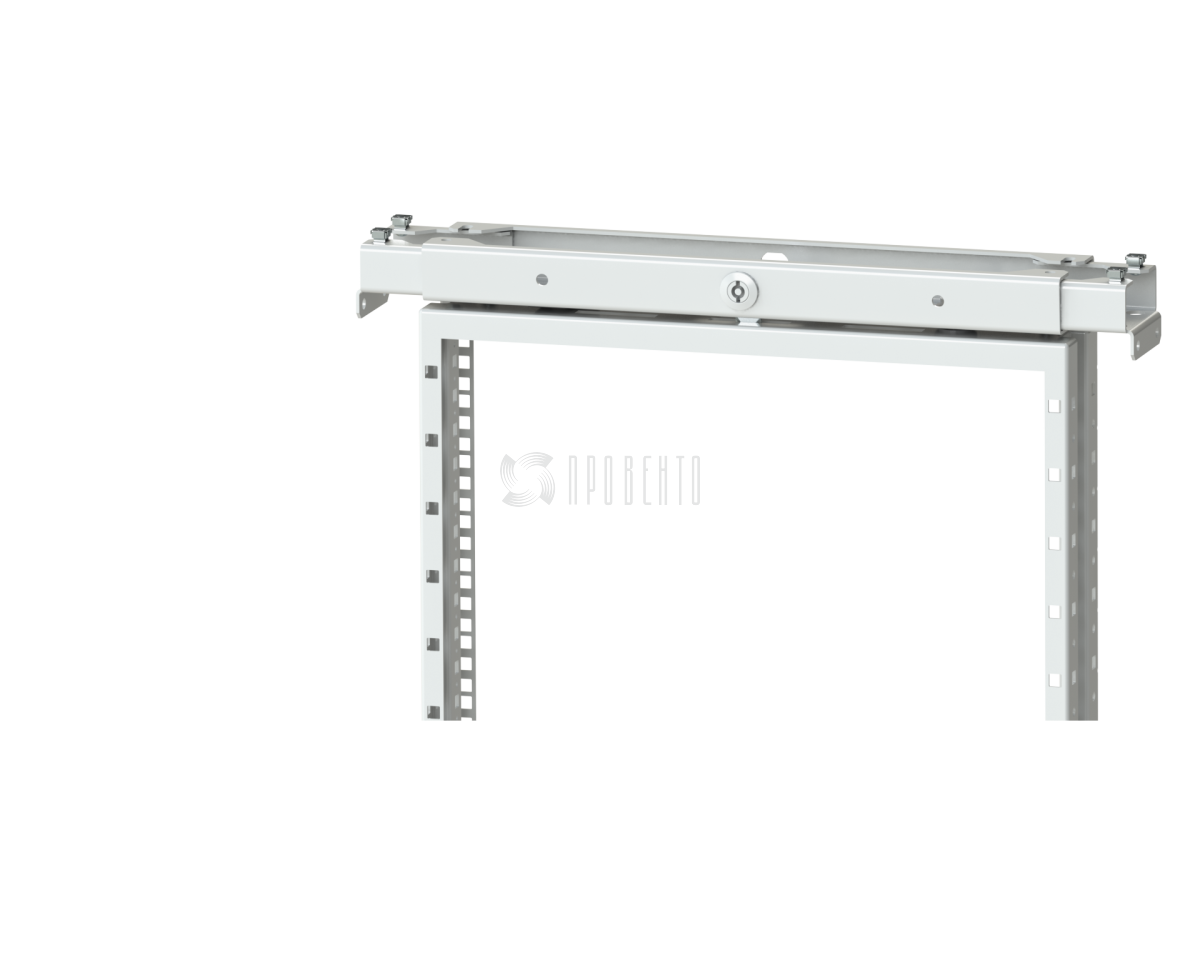

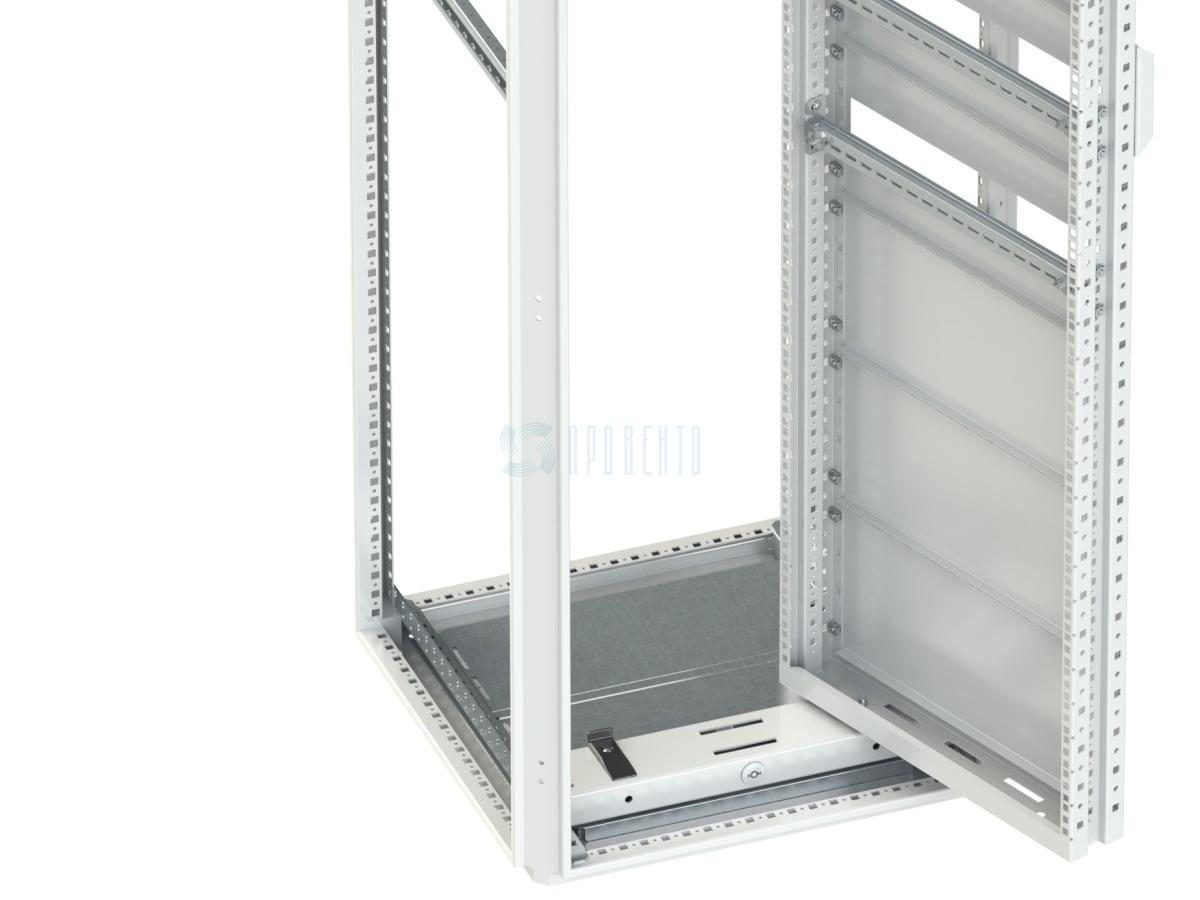

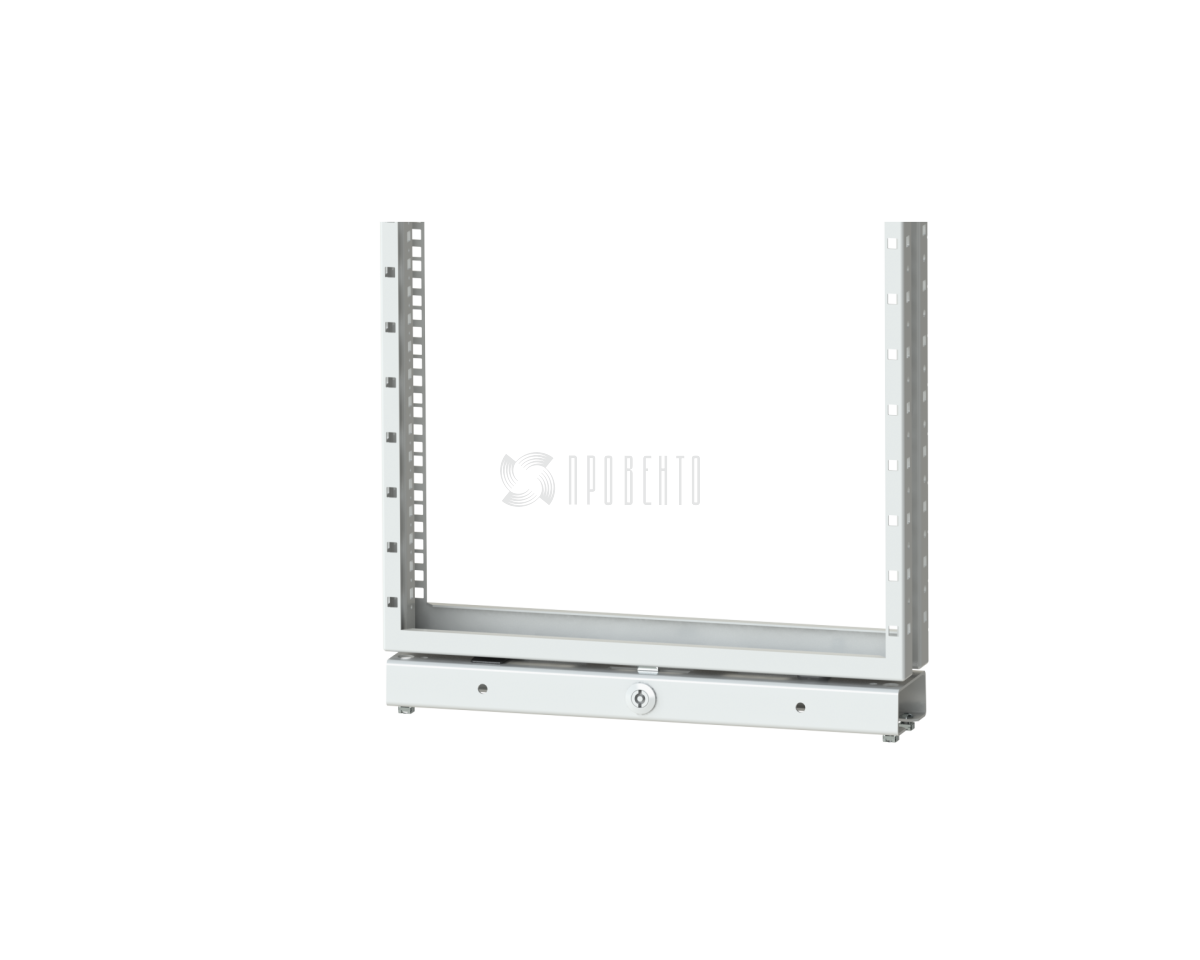

Комплект поставки: рама сварная 1 шт., балки (поставляются в подсобранном виде с шарнирами вращения рамы) – 2 шт., крепежные элементы (кронштейны) – 4 шт., ручка металлическая (опционально доступна пластиковая) – 1 шт., крепеж.
