Заведение кабелей через цоколь

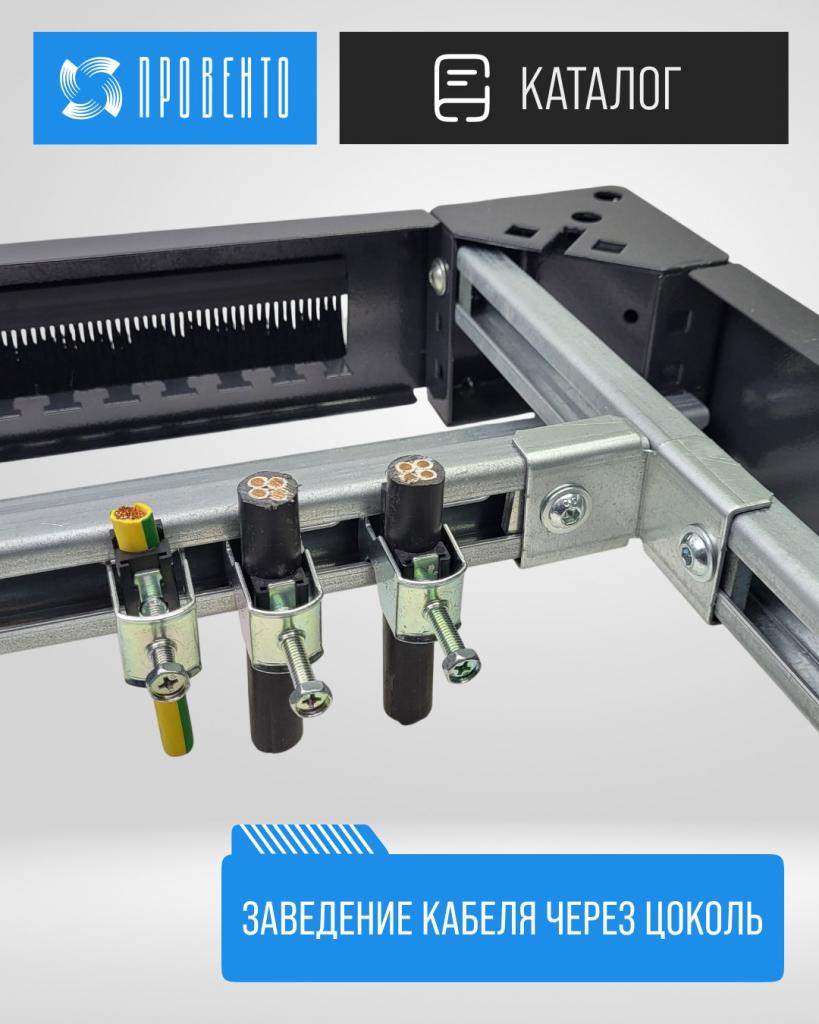

Коллеги, сегодня напоминаем и наглядно показываем про заведение кабелей через цоколь:

• Решение по заведению кабеля через цоколь осуществляется с помощью стандартных траверс монтажных MG x.04 С.
• Траверсы крепятся к углам цоколей ZA. На углах есть три уровня монтажа, крепление осуществляется с помощью винтов М8х16 и гаек ходовых М8 (присоединительный комплект IK 08 MG).

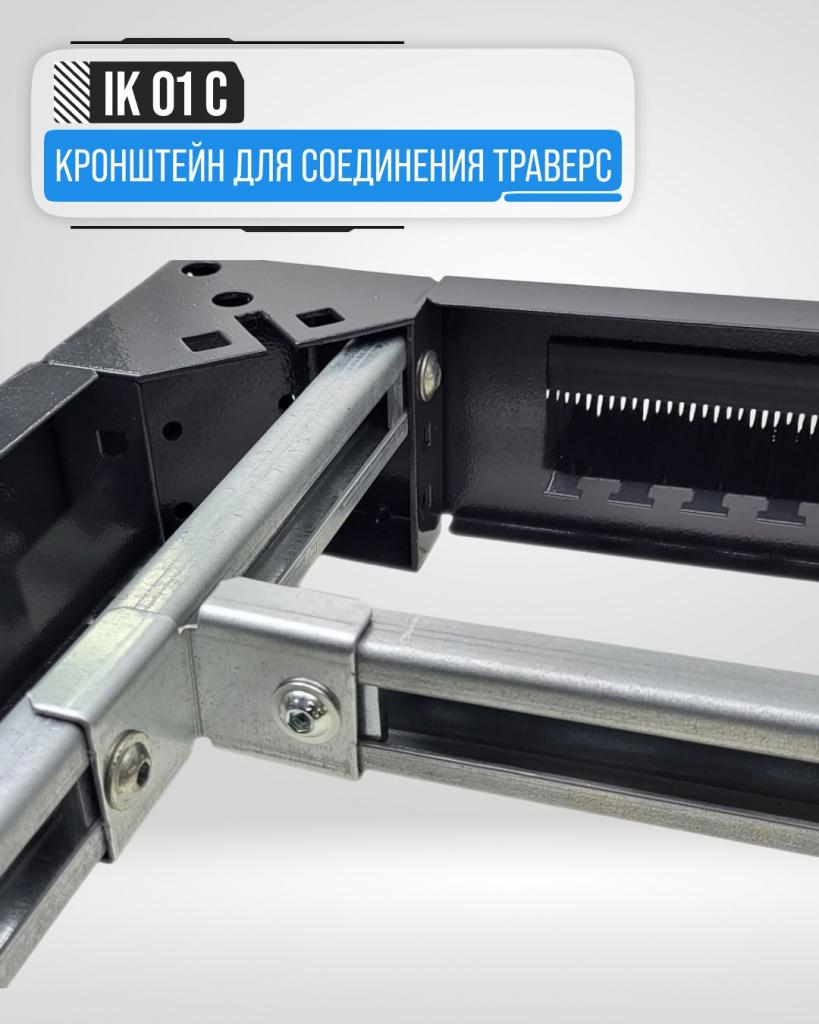

• Центральные траверсы крепятся к боковым с помощью кронштейнов (комплект IK 01 C). Свободно перемещаются по глубине шкафа.

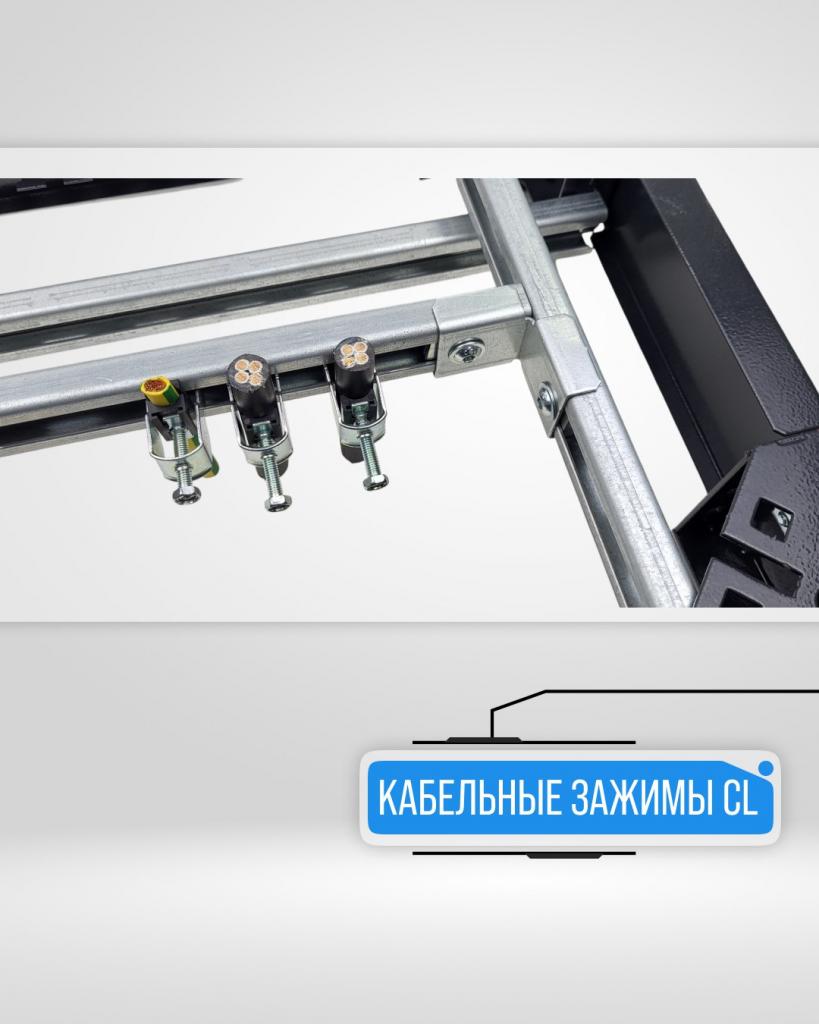

• Для крепления кабеля применяются кабельные зажимы CL 12 - CL 64. Зажимы используются для крепления на входе и выходе в электрошкафах. Кабель при этом надежно фиксируется, не повреждая изоляцию.

Зажимы CL изготовлены из оцинкованной хроматированной стали, устойчивой к коррозии и воздействию температур. Имеют широкий размерный ряд, который охватывает большинство популярных сечений подключаемых проводников.

Основное преимущество крепления кабелей в цоколе: траверсы и зажимы не занимают пространство внутри шкафа, что важно при плотном монтаже оборудования.
