Изменение фиксации кабелей в цоколе шкафа

Изменение фиксации кабелей в цоколе шкафа
На данный момент компанией ПРОВЕНТО проработаны изменения в конструктиве универсального цоколя ZA X.Y – теперь появится возможность осуществлять фиксацию кабелей в цоколе напольного шкафа. При помощи Траверс монтажных MG X.04 C и кабельных зажимов CL X можно зафиксировать и разгрузить от натяжения кабель на входе в цоколе шкафа (для фиксации кабеля к траверсам используются кабельные зажимы CL X ). При этом траверсы можно располагать либо по ширине, либо по глубине шкафа.




Подробнее об изменении конструктива:

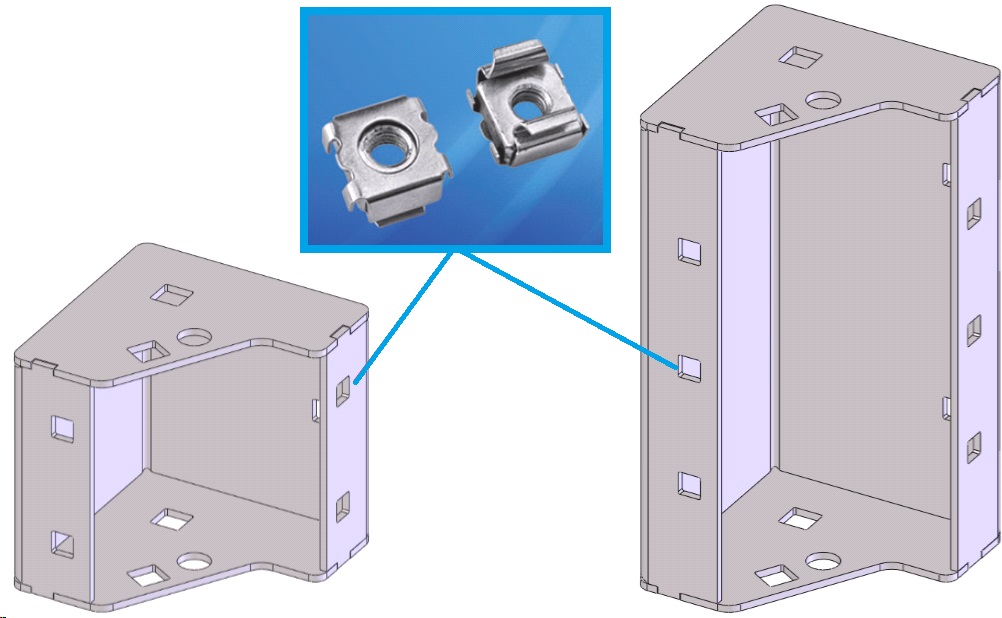

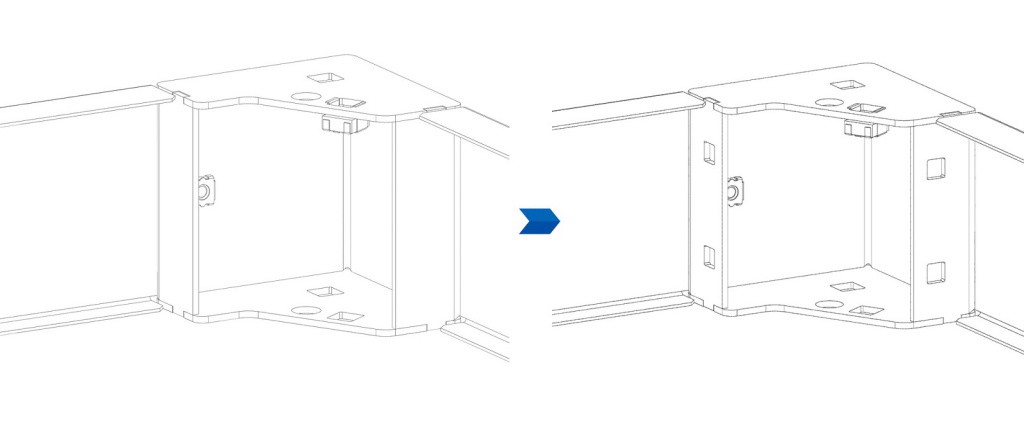

На углах цоколя добавляются отверстия 9,5 х 9,5 мм (в цоколе высотой 100 мм – 4 отверстия с шагом 25 мм, в цоколе высотой 200 мм 6 отверстий – с шагом 50 мм) для установки закладных гаек М6.




Монтаж траверс осуществляется через закладные гайки М6 при помощи винтов М6х10.

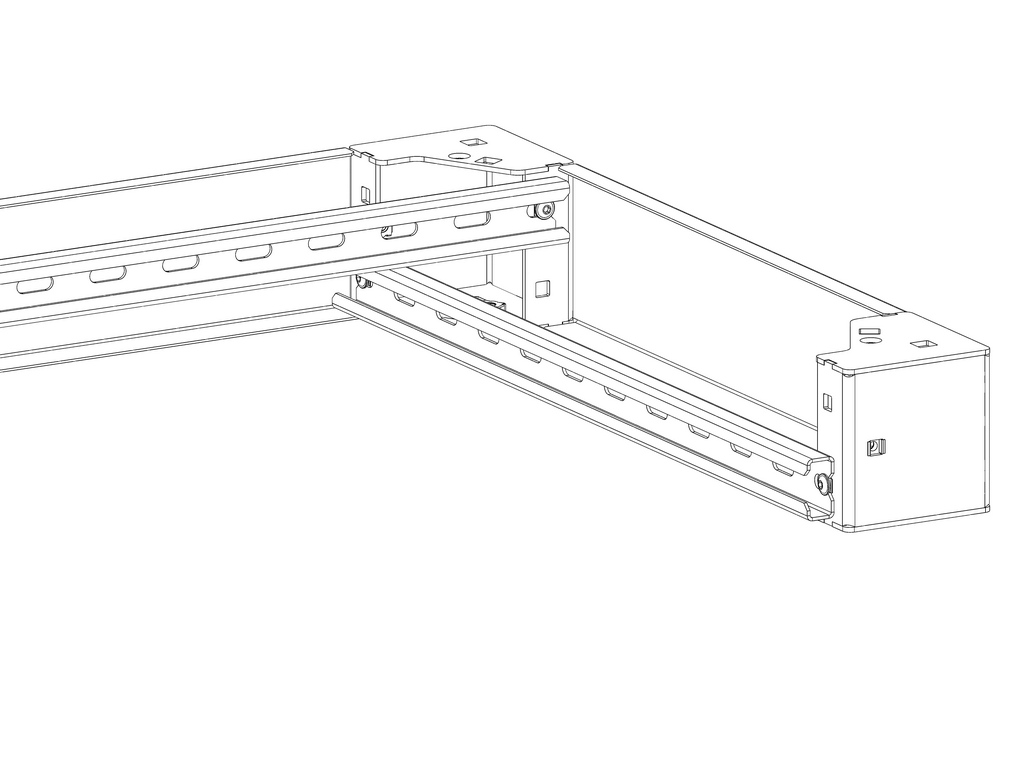

Цоколь + траверсы.JPG
